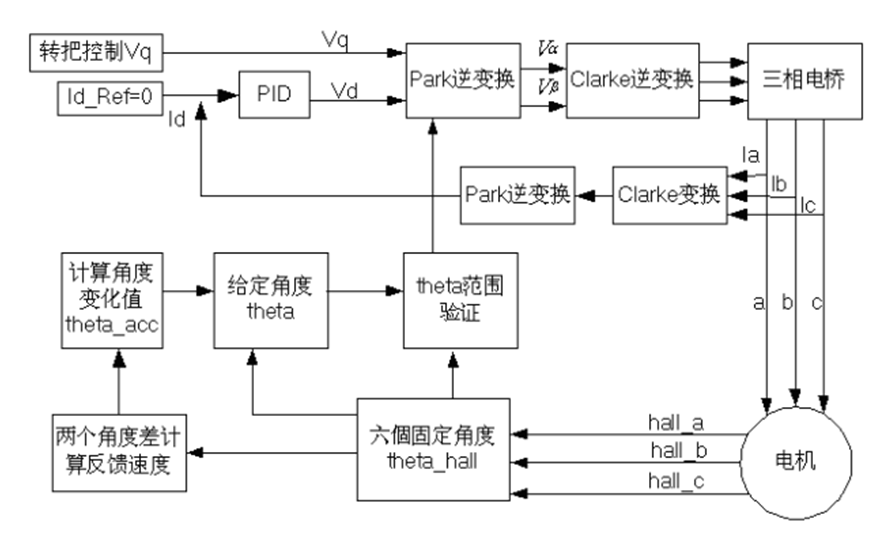

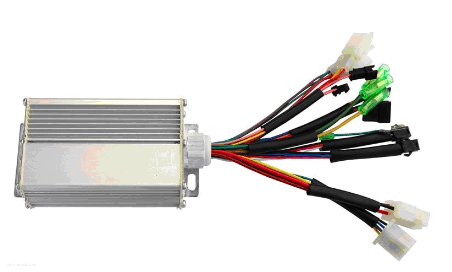

立超的電動車控制器解決方案為正弦波控制解決方案。正弦波控制為純正弦五段式單電阻FOC控制，不是假正弦和偽矢量。PWM載波為16K。
FOC控制（Field Oriented Control）相比方波控制方案降低了轉矩脈動，從而消除了轉矩脈動所產生的噪聲；沒有方波控制的去磁和增磁反應，可以降低電機發熱；同時提高了系統效率，并且增大了最大轉矩。
采用G80F960A微控制器，該控制器有增強的內核乘除法，可實現正弦矢量算法，同時提供乘除法等內部算法函數庫。
本正弦方案的轉把作為占空比的輸入，反饋電流環作為補償值，所以通用性較好。
1、噪音更低，騎行更平穩、效率更高，續航時間更長、降低電機發熱，提高電機壽命、對霍爾傳感器安裝位置要求不高、電流變化平穩，過沖小、弱磁控制，提高最高轉速。
2、采用高性能的51內核的G80F960A微控制器作為主控芯片。G80F960A是一種高速高效率8051兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片具有運行更快速，性能更優越的特性。
| 型號 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 供電電壓 (V) | FLASH | RAM | 最快主頻(Hz) | GPIO | PWM位數 | PWM通道 | PWM輸出 | ADC | 硬件乘數法器 | 其他 | 封裝 | |
| G80F960AU | 2.4~5.5 | 16K | 1.5K | 27M | 44 | 16 | 3 | 6 | 14*12bit | √ | 運放 CMP BUZ UART SPI | TQFP48 |
| G80F960AP | 2.4~5.5 | 16K | 1.5K | 27M | 30 | 16 | 3 | 6 | 9*12bit | √ | 運放 CMP BUZ UART | LQFP32 |
